Mekanisk læsse- og aflæsningsmanipulator

Kraftigt-mekanisk håndteringsudstyr konstrueret til gentagen lastning, losning og positionering af emner omkring CNC-værktøjsmaskiner, presser, armaturer og produktionsstationer. Gældende konfigurationer dækker 125–1.000 kg belastningskapacitet, 1.500–6.000 mm armrækkevidde og rotation op til 360 grader. Designet til at integrere ergonomi og EHS-sikkerhedsstandarder i den daglige drift, gør den det muligt for operatører at manøvrere tunge, omfangsrige eller akavede komponenter inden for et defineret arbejdsområde med minimal indsats, hvilket effektivt eliminerer manuel håndteringstræthed og skadesrisici.

Send forespørgsel

Produkt introduktion

Nøglespecifikationer

Parameter	Specifikationsområde
Udstyrstype	Mekanisk læsse- og aflæsningsmanipulator
Nominel belastningskapacitet	125–1.000 kg
Armrækkevidde / Radius	1.500–6.000 mm
Rotationsvinkel	Op til 360 grader
Monteringsmuligheder	Gulv-monteret / væg-monteret / suspenderet
Løftehøjde/slag	Ansøgnings-specifik
Sluteffektor	Krog / Mekanisk klemme / Vakuum / Brugerdefineret armatur
Kontrol & Håndtering	Manuel-assisteret mekanisk styring
Driftscyklus	Pick -> Lift -> Transfer -> Position ->Frigøre

Vigtige fordele

Ergonomisk belastningsstøtte:Aflaster operatørens fysiske belastning og understøtter fuld emnevægt under overførsel og justering.
Kontrolleret arbejdskonvolut:Begrænser gentagne bevægelser til et sikkert, defineret håndteringsområde omkring udstyret.
Tilpassede gribeløsninger:Endeeffektorer udviklet specielt til emnegeometri, sarte overflader og løfteorienteringer.
Alsidige monteringslayouts:Tilpasser sig problemfrit til gulv-monterede søjler, væg-monterede beslag eller ophængte skinner.
Høj gentagelighed:Leverer pålidelige håndteringsveje til faste produktionsrutiner.

Typiske applikationer

CNC maskinpleje:Overførsel af rå emner og bearbejdede dele mellem paller og dreje-/fræsecentre.
Presse- og stemplingsværktøj:Flytning af tunge metalpladedele og matricer ind og ud af pressemaskineri.
Håndtering af metalkomponenter:Håndtering af støbegods, smedegods, fremstillede svejsninger og tunge stålkonstruktioner.
Samle- og testlinjeplacering:Montering af motorblokke, gearkasser eller tunge maskindele på montagestandere.
Palletering og arbejdsbordsoverførsel:Strømlining af materialeflow på tværs af arbejdsborde, transportører og opbevaringsreoler.

Tilgængelige slut-effekttyper

Pneumatiske/mekaniske klemmer:Til aksler, ringe og bearbejdede blokke.
Vakuum suge gribere:Til flade plader, metalplader og glatte paneler.
Krog & C-Krogvedhæftede filer:Til ring-formede eller øje-komponenter.
Gaffel og bund-Supportarmaturer:Til omfangsrige støbegods eller kasserede emner.
Multi-Del hurtige-skiftekæber:Til linjer, der løber forskellige emneprofiler.

Integrerede arbejdsgange for indlæsning og aflæsning

CNC-maskinindlæsning: Pallet / Conveyor -> Manipulator Lift & Transfer ->Maskinopstilling / Chuck
CNC maskine aflæsning: Machine Fixture -> Manipulator Removal ->Inspektionsstation / Færdig palle
Celle-til-Celloverførsel:Station A (Machining) -> Manipulator Swing ->Station B (afgratning/montage)

Installation & Site Layout Krav

Forud for systemkonfiguration gennemgår vores ingeniørteam sitedimensioner for at sikre en jævn integration omkring nuværende maskinlayout:
Lodret frigang:Saml-højde, frigøringshøjde og overliggende forhindringer.
Vandret rækkevidde:Radius fra central monteringssøjle til fjerneste pick/place punkt.
Interferenszoner:Dørsvingbaner, armaturets adgangsvinkler og sikkerhedsafskærmninger.
Fundamentstabilitet:Betongulvtykkelse, vægbelastningsgrad eller loftbjælkekonstruktionskapacitet.

Sikkerhedssystemer og belastningskontrol

Belastningsfastholdelse og anti-dropsikkerhed:Sikkerhedskontraventiler forhindrer frigivelse af emnet i tilfælde af lufttryktab.
Pneumatisk trykovervågning:Interlocks sikrer, at løft ikke kan starte, hvis spændetrykket er utilstrækkeligt.
Rejsegrænser:Justerbare mekaniske stop begrænser rotation og lodret slag i sikre zoner.
Dobbelt-håndbetjening:Forhindrer utilsigtet frigivelse under overførsel.

Teknisk information påkrævet for tilbud

For at anmode om en ingeniørvurdering og et forslag, bedes du angive:
Emneparametre:Vægt, dimensioner, tyngdepunkt og overflademateriale.
Håndteringssti:Optag-højde, udløserhøjde, påkrævet radius og rotationsvinkel.
Arbejdsstationsbetingelser:Maskinmodel/layout, tilgængelig gulv-/loftplads og luft-/strømforsyningsspecifikationer.

FAQ

Q: Hvad er den maksimale belastningskapacitet, der er tilgængelig for denne manipulator?

A: Konfigurationer dækker belastningskapaciteter fra 125 kg til 1.000 kg. Strukturel dimensionering tager højde for emnevægt, slut-effektor-taravægt og arbejdsradius.

Q: Hvilken maksimal armrækkevidde kan opnås?

A: Standardkonfigurationer tilbyder vandrette armrækker fra 1.500 mm til 6.000 mm baseret på arbejdsstationslayout og strukturel montering.

Q: Kan denne manipulator eftermonteres på en eksisterende CNC-maskine?

A: Ja. Armlængder, monteringspositioner, lodrette slag og endeeffektorer er konstrueret specifikt til at rydde eksisterende maskindøre, armaturer og sikkerhedsafskærmninger.

Sp.: Er sluteffektorer tilpasset-til specifikke dele?

A: Ja. Vi leverer skræddersyede pneumatiske klemmer, vakuumkopper, kroge, gafler og justerbare kæber designet omkring dit emnes geometri.

Sp.: Hvilke muligheder for installationsmontering er tilgængelige?

Sv: Systemer kan installeres som gulv-monterede søjleenheder, væg-beslagsmonterede systemer eller overliggende skinne-ophængte konfigurationer for at spare gulvplads.

Q: Hvilke oplysninger kræves for at få et formelt tilbud?

A: Angiv venligst emnevægt, dimensioner, tegninger/fotos, vælg-og-placer koordinater, påkrævet rækkevidde og en grundlæggende skitse for arbejdsstationslayout.

Populære tags: mekanisk læsse- og aflæsningsmanipulator, kinesiske producenter af mekanisk læsse- og losningsmanipulator, fabrik

Et par af

Kraftig-mekanisk manipulator

Næste

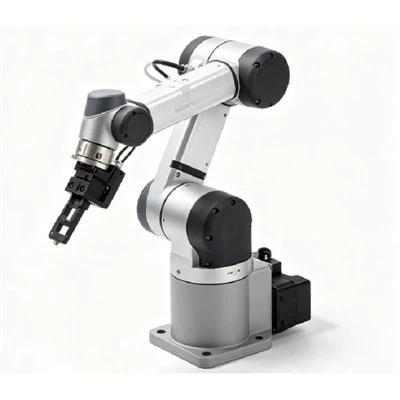

Mekanisk montering Assist Manipulator
