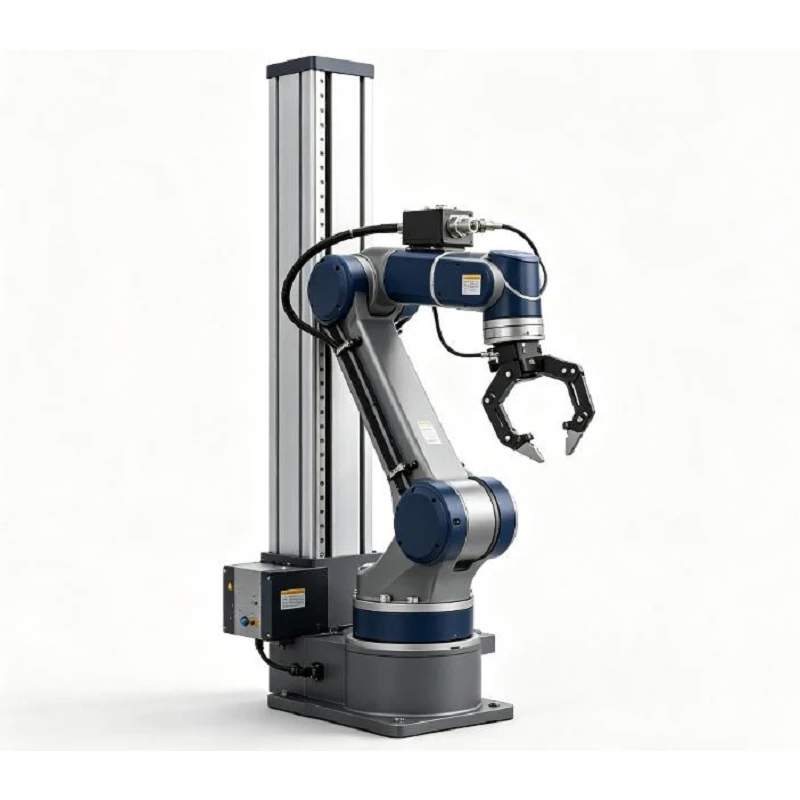

Pneumatisk Assist Manipulator

Name: China Pneumatic Assist Manipulator Manufacturers Factory - EMET Machinery & Technology
Brand: EMET
SKU: 313363092

Pneumatic Assist Manipulator er konstrueret til gentagne løft, overførsel, positionering og rotation af industrielle emner. Ved at bruge et afbalanceret pneumatisk system understøtter det den ophængte last, samtidig med at operatøren kan styre armen direkte fra håndteringspunktet med minimal indsats. Den er ideel til at flytte tunge, akavede eller høj-komponenter sikkert mellem maskiner, armaturer, paller og arbejdsstationer.

Send forespørgsel

Produkt introduktion

Systemet er konfigureret omkring dit specifikke emne og håndteringsproces. Belastningskapacitet, arbejdsradius, lodret slaglængde, tyngdepunkt, gribemetode og installationsposition evalueres samtidigt under udvælgelsen.

Tekniske specifikationer

Parameter	Standardsortiment / Specifikation
Belastningskapacitet	30 – 300 kg (kan tilpasses op til 500+ kg)
Arbejdsradius	1.500 – 3.500 mm
Lodret slagtilfælde	1.000 – 2.000 mm
Arbejdslufttryk	0,5 – 0,7 MPa
Luftforbrug	30 – 120 Nl/min
Arm Type	Stiv arm / ledledsarm
Monteringstype	Gulvsøjle / Vægmonteret / Overhead Fast / Overhead Rail
Rotationsvinkel	360 grader kontinuerlig / 180 grader begrænset
Sluteffektor	Mekanisk klemme / vakuum / magnetisk / krog / brugerdefineret armatur

Vigtigste tekniske fordele

Ergonomisk kraftreduktion:Reducerer manuel operatørindsats med op til 95 %, hvilket praktisk talt eliminerer muskel- og skeletskader.
Præcisionsplacering:Tillader fin manuel berøringskontrol til følsomme justeringer i tætte CNC-armaturer eller samlingsåbninger.
100 % arbejdscyklus:Fungerer udelukkende på trykluft uden elektrisk overophedning eller motorens driftscyklusgrænser.
Alsidig monteringsfleksibilitet:Kan tilpasses til gulvsøjler, faste monteringer over hovedet eller loftmonterede vognskinner-.

Industrielle applikationer

Metalbearbejdning og CNC-bearbejdning:Indlæsning af tunge støbegods, aksler og skiveplader i bearbejdningscentre.
Bilfremstilling:Håndtering af motorblokke, transmissioner, bremsesamlinger og karrosseripaneler.
Støberi og sprøjtestøbning:Indsættelse af tunge forme, kernekasser og smedede metalemner.
Logistik og lager:Overførsel af tromler, kasser og tunge kasser mellem paller og transportører.

Trin-for-trin til håndtering af arbejdsgang

Afhentning:Operatøren placerer endeeffektoren over arbejdsemnet og aktiverer gribemekanismen.
Pneumatisk balance:Følesystemet justerer automatisk lufttrykket for at udligne den samlede lastvægt.
Ergonomisk løft:Operatøren løfter armen med minimal manuel kraft (typisk mindre end 3 kg indsats).
Guidet overførsel:Lasten roteres jævnt og svinges gennem arbejdsområdet.
Præcisionsposition:Operatøren justerer komponenten ind i CNC-patronen eller monteringsbeslaget.
Sikker udgivelse:Udløserkontrol er kun aktiveret, når lasten er fuldstændig understøttet af armaturet, hvilket forhindrer utilsigtede fald.

Armstrukturer: stive vs. leddelte

Feature	Manipulator med stiv arm	Ledledsarm
Strukturelt design	Parallel kobling med stiv lodret føring	Dobbelt-leddede svingbare arme
Bedst til	Høje drejningsmomentbelastninger, ikke-centreret greb, nøjagtig justering	Fleksibel bevægelse, der når rundt om forhindringer
Typiske applikationer	Indlæsning af CNC drejebænke, pressematricer, vandret indføring	Palletering, generel overførsel, tætte samleceller
Positionel stivhed	Meget høj (forhindrer lastvipning)	Høj vandret frihed, jævn manuel bevægelse

Sluteffektorer og værktøjsindstillinger

Mekaniske klemmer:Pneumatiske kæber (indvendig eller udvendig) til bearbejdede komponenter, støbegods og aksler.
Vakuum gribere:Multi-kopper til glas, metalplader, glatte paneler og papemballage.
Magnetiske løftere:Permanente eller elektro-pneumatiske magneter til flade stålplader og råjern.
Brugerdefinerede armaturer:Multi-punktsgribere med integreret manuel eller motordrevet 90 graders / 180 graders lastvipning.

Integrerede sikkerhedsfunktioner

Anti-dråbebeskyttelse (lufttab):I tilfælde af hovedlufttilførselssvigt, opretholder kontraventiler kredsløbstrykket og holder den ophængte last sikkert på plads.
Sikkerhedslås:Undgå utilsigtet frigivelse af emnet, mens belastningen stadig er suspenderet i luften.-
Overbelastningsgrænseventiler:Undgå løfteoperationer, hvis emnet overskrider de maksimale sikkerhedstærskler.
Parkeringsbremser:Pneumatiske ledbremser låser armen på plads i tomgang eller under vedligeholdelse.

Installation og strukturel tilpasning

Gulvsøjlemontering:Boltes direkte til industribetongulve (150 mm eller tykkere armeret beton).
Væg-/strukturbeslag:Monteret på eksisterende facilitetsstøttesøjler for at spare gulvplads.
Overhead fast/skinnesystem:Ophængt fra loftsportalrammer eller løber langs lineære skinner til multi-stationsdækning.

FAQ

Q: Hvordan bestemmer jeg den rigtige belastningskapacitet for mit anlæg?

A: Beregn den samlede kombinerede vægt af dit maksimale emne plus ende-effektorværktøjet. Vi anbefaler at tilføje en 15-20 % sikkerhedsmargin for at tage højde for dynamiske kræfter under hurtige overførsler.

Q: Indeholder systemet sikkerhedsforanstaltninger mod pludseligt lufttab?

A: Ja. Det pneumatiske kredsløb omfatter pilot-betjente kontraventiler og tryk-retentionsbeholdere. Hvis hovedtrykluften skæres, sænker armen langsomt eller holder lasten sikkert på plads uden at tabe den.

Q: Kan en enkelt manipulator håndtere forskellige komponentformer?

A: Ja. Vi kan designe multi-funktionelle eller hurtige-end-udskiftningseffektorer (som kombinerer vakuumpuder med mekaniske klemmer) for at håndtere flere produktvarianter på samme linje.

Spørgsmål: Hvilke krav til luftforsyning er nødvendige?

A: Manipulatoren kræver ren, tør, ikke-smurt trykluft ved 0,5 til 0,7 MPa (5–7 bar). En standard 1/2-tommer luftledningsforbindelse er typisk tilstrækkelig.

Q: Hvilke tekniske detaljer er nødvendige for at modtage et nøjagtigt teknisk tilbud?

A: For at give et ingeniørforslag skal du forberede:
Emnedimensioner, fotos/CAD-modeller og vægtområde.
Påkrævet vælg-og-placer bevægelsessti (afstande, slag, rotationsvinkler).
Plantelayoutskitse (tilgængelig gulvplads og frihøjde til loftet).
Tilgængelige luftforsyningsspecifikationer.
